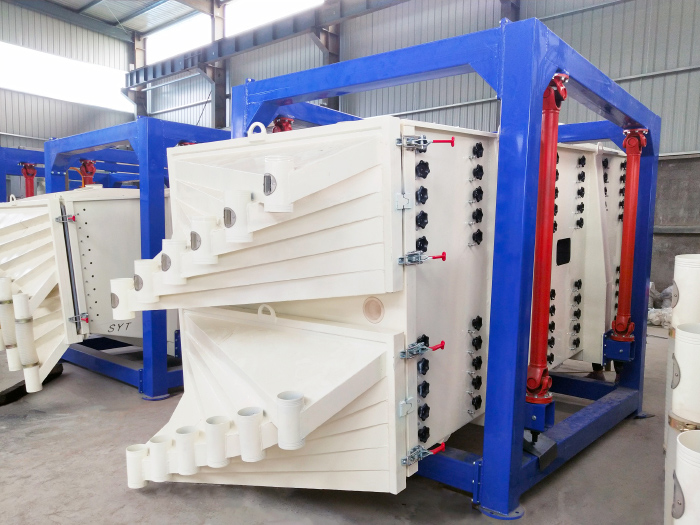

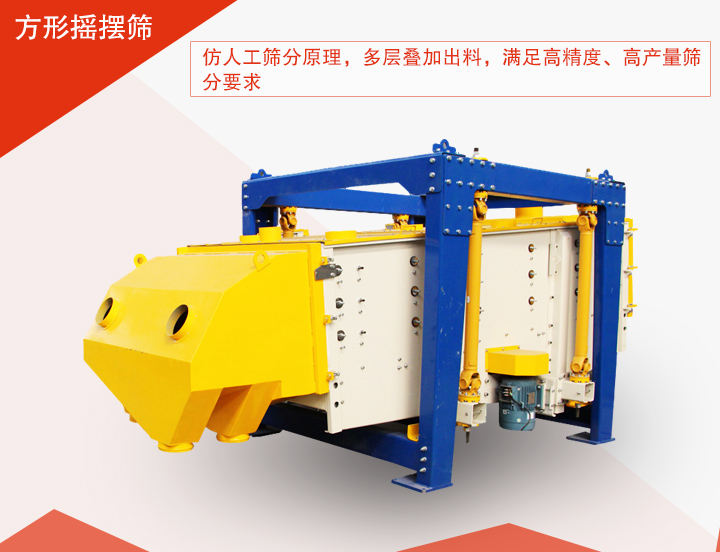

方形搖擺篩

方形搖擺篩介紹

方形搖擺篩仿照人工篩分原理，兼具精細篩分之"精"，又有礦用篩分之"量"，是"精"與"量"結合的完美產物。篩分面積大、運行軌跡長，并采用多層"復式"設計，實現一臺抵多臺使用，是傳統振動篩處理量的數倍。機身采用全封閉結構，粉塵不飛揚，設備安裝使用方便，易于流水線配套使用。

方形搖擺篩視頻

篩分機制砂

篩分壓裂砂

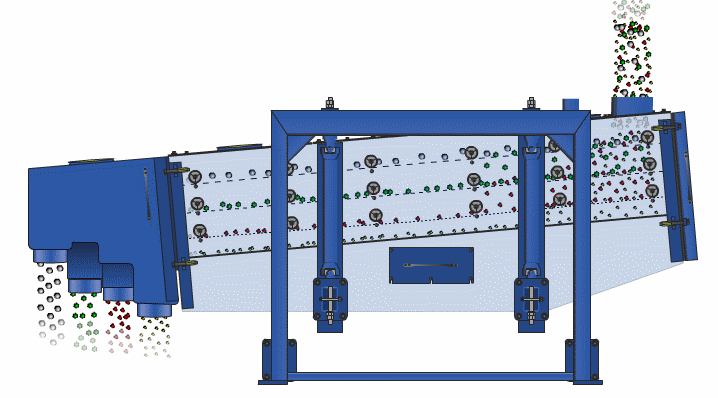

方形搖擺篩結構原理

長方形搖擺篩啟動后，篩機搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱帶動篩面作周期性搖動，從而迫使篩箱上的物料隨著篩箱一同作定向跳躍式運動，在這期間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料連續翻滾跳躍運動后從出料口排出，從而完成篩分工作。

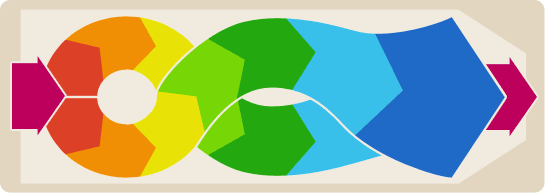

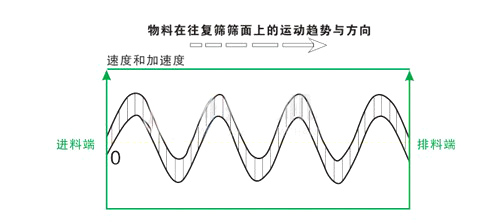

物料在篩面上運動情況

同樣或相近的配置，F(xiàn)YBS型搖擺篩比一般慣性振動篩有更高的處理能力和篩分效率，其本質是，該機型可人為的控制物料在篩面上的運動軌跡和滯留時間，即在有限空間，由于物料的運動軌跡為速度和加速度均為變化非線性曲線，所以，物料與篩面有更多接觸機濾，當然也就增加了透篩率。

1、往復回旋運動快速分散物料篩分

方形搖擺篩的往復擺動運動可以在幾乎沒有垂直振動和跳躍的情況下將物料快速送到篩面上，小的物料快速通過網面，而大的顆粒則逐漸輸送到出料端。

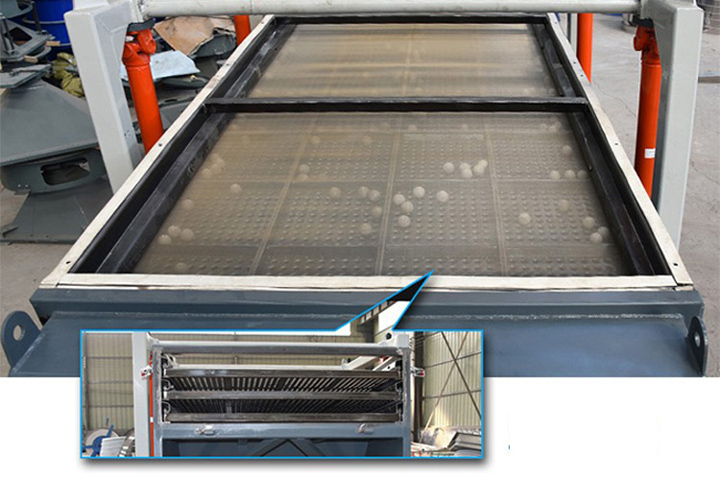

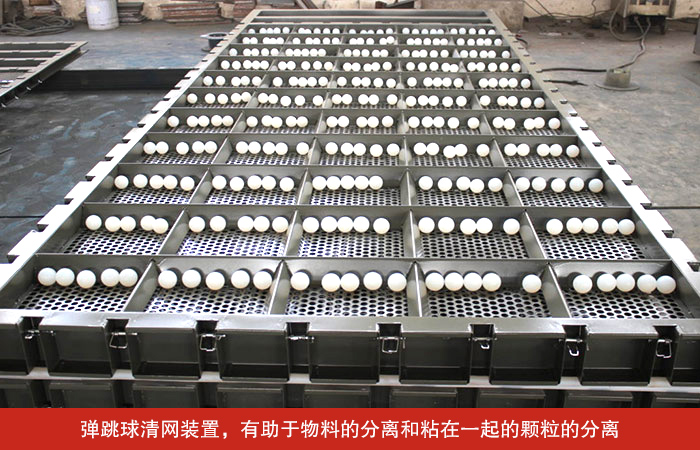

2、彈跳球可防止篩網堵塞

每層篩網下安裝有彈跳球清網裝置，彈跳球通過直接撞擊篩網來去除粘在篩網上的顆粒，使篩網表面時刻保持清潔。

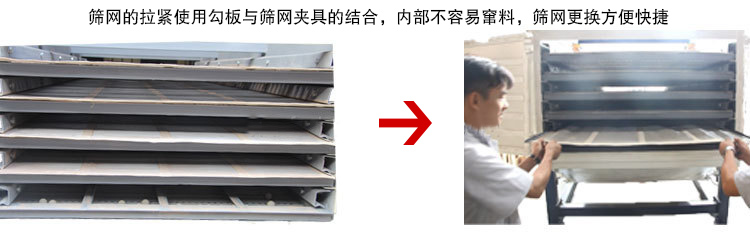

3、"快速夾頭"可使網面自動拉緊，提供快速、簡單的篩網更換

可以通過彈簧夾頭自動擰緊篩網，并將篩網固定在篩網的框架上。通過保持均勻的拉伸力，該系統確保較高的篩分精度，減少堵塞，增加篩網的壽命。

4、平滑的驅動系統與動力平衡設計

FYBS系列搖擺篩傳動系統的動平衡設計使篩分運動不產生振動沖擊，使系統可安裝在懸掛裝置上而不影響篩分效果。

方形搖擺篩技術參數

型號	有效篩分面積(㎡)	功率（kW）	篩面傾角(°)	層數	回轉頻次(r/min)	篩箱行程 (mm)
FYBS1030	3	3	5～8	1-5	180-260	25-60
FYBS1036	3.6
FYBS1230	3.6	4	5～8	1-5	180-260	25-60
FYBS1236	4.32
FYBS1530	4.5	5.5	5～8	1-5	180-260	25-60
FYBS1536	5.4
FYBS1830	5.4	7.5	5～8	1-5	180-260	25-60
FYBS1836	6.48
FYBS2030	6	7.5	5～8	1-5	180-260	25-60

方形搖擺篩特點

方形搖擺篩憑借以其高速的篩分能力、精準的分級效果、廣泛的應用領域和穩定可靠的性能等優勢，在現代工業生產中發揮著越來越重要的作用。它不僅提高了生產效率，降低了生產成本，而且改善了作業環境，符合現代工業發展的要求。

1、往復回旋式的運動方式快速的將物料分散篩分。

2、方形搖擺篩采用柔和的搖擺形式進行篩分，不存在高頻振動，可有效寶華物料顆粒的原狀不被破壞。

3、0.3mm-180目以內篩分，篩面傾斜角度傾斜角度為0°— 5°。單臺機器產量可達60噸/時。

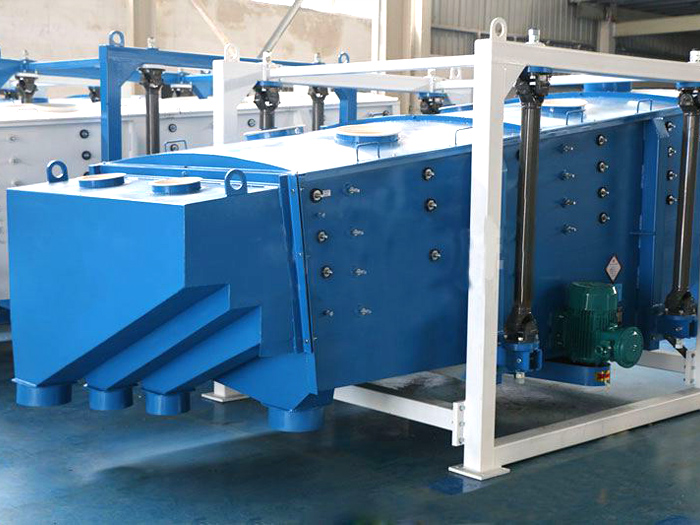

4、1-5層多層設計（復式可達10層），可一次性獲得多種規格的成品。

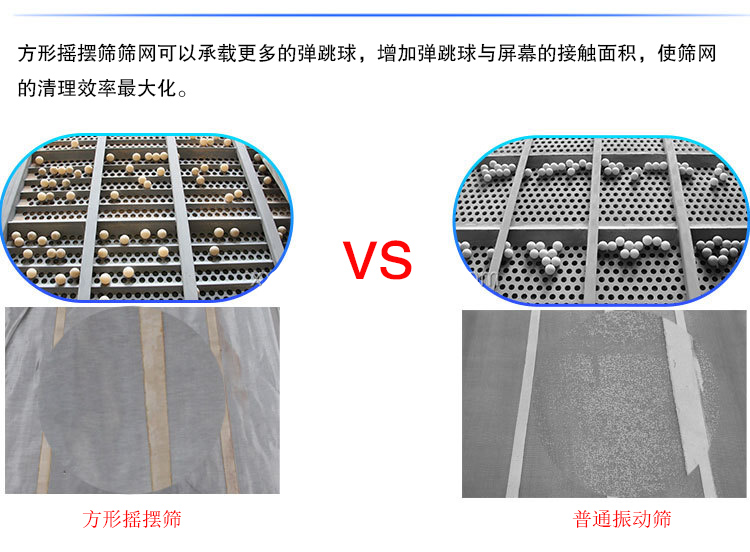

5、每層篩網均有篩網防堵清理裝置，篩分機在工作狀態下連續不停地對篩網進行清理，保證篩網不堵孔，延長運行周期。

6、全封閉結構，粉塵不飛揚。

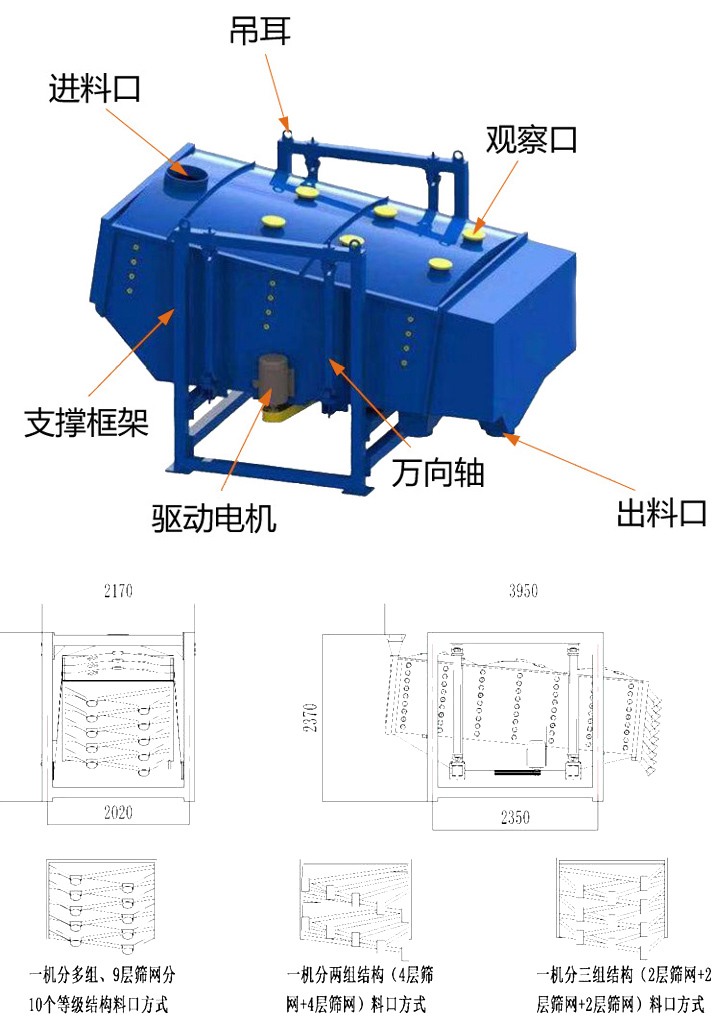

方形搖擺篩圖紙

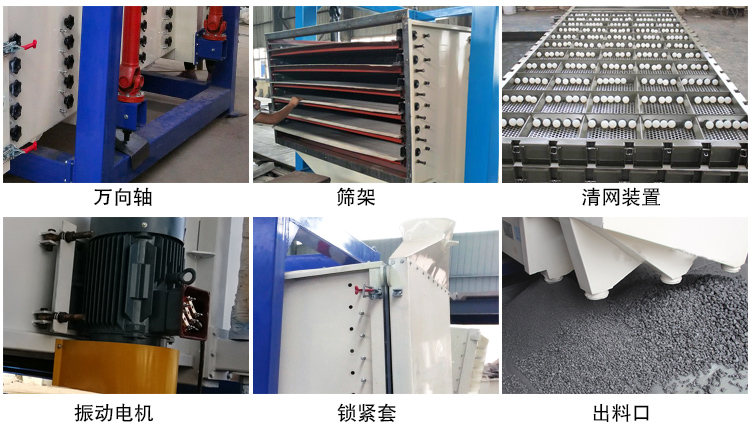

方形搖擺篩細節展示

方形搖擺篩主要是由進料口、篩箱、驅動裝置、篩架、支撐架、減振裝置、出料口等組件構成。

進料口：改變了原來依附在后門上的設計，增加了分料板結構，使分料更有效均勻.后門的重量減輕，讓進料一端的搖擺運動更有力，使得投入篩面的物料更快速的分散篩分。

篩箱：包括篩框、篩網、篩格、彈簧卡和彈跳球等組件，篩框上安裝有上、下兩層篩網，篩網通過設置在篩格周邊上的彈簧卡張緊在篩格上，彈跳球設置在篩格的方格內。

驅動裝置：包括驅動器、電動機、鎖緊套、鎖緊圓螺母、止動墊圈和錐套等組件，錐套固定在篩框上，驅動器的驅動軸設置在錐套內并通過鎖緊套來連接固定其位置。

萬向軸：整個篩箱由萬向軸連接，當篩機做搖擺運動時，萬向軸也跟隨旋轉，對旋轉動力起到緩沖、阻尼的作用，使整個篩機運行更順暢。

出料口：根據客戶的物料篩分需要進行各種不同設計的，由不同的網層要求進行變化，我們的設計更著力于方便大流量，快速不堵塞的流出篩體，改變各種角度、增加出料管道直徑、減少流出距離等各種工藝方法.

一般要求	模型	YYBS1030/1036/1230/1236/1530/1536/1830/1836/2030
	旋轉頻率(r/min)	180-260
	主要成分	不銹鋼（304/316L）\碳鋼（Q235）
	篩箱行程	25-60
	傳感器安裝方法	內置/外置

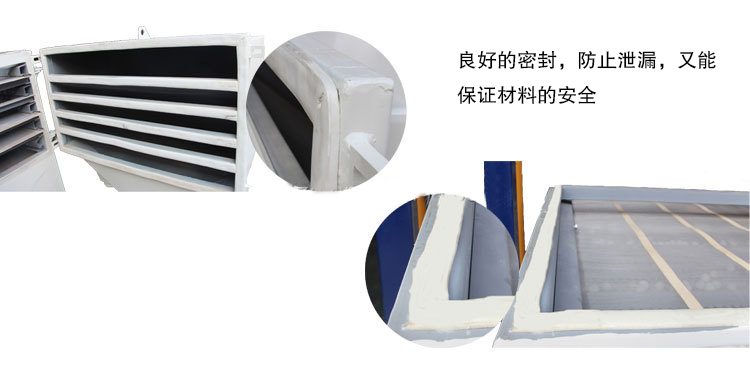

	密封條	硅膠/橡膠
特殊要求	機身總高度	請具體溝通
	進料口	角度/尺寸等
	出口	角度/尺寸/加閥
	觀察口	硅膠蓋/橡膠蓋/玻璃蓋
	春天	可選擇是否加硅膠保護套
	內噴	PTFE / ePTFE / WC / Al 2 O 3
	設備表面處理	拋光/噴砂
	機身金屬材質要求	例如：不需要Cu和Zn（電氣部件除外）
	振動馬達	普通電機/防爆電機
	其他	點擊這里與我們聯系

方形搖擺篩適用物料

長方形搖擺篩比較適合篩分：石英砂、工業鹽、壓裂砂、機制砂、板材砂、烘干砂、陶粒砂、寶珠砂、硅砂、聚丙烯、烘干礦粉、碳酸鈣粉、云母粉、滑石粉、河沙、化肥等。

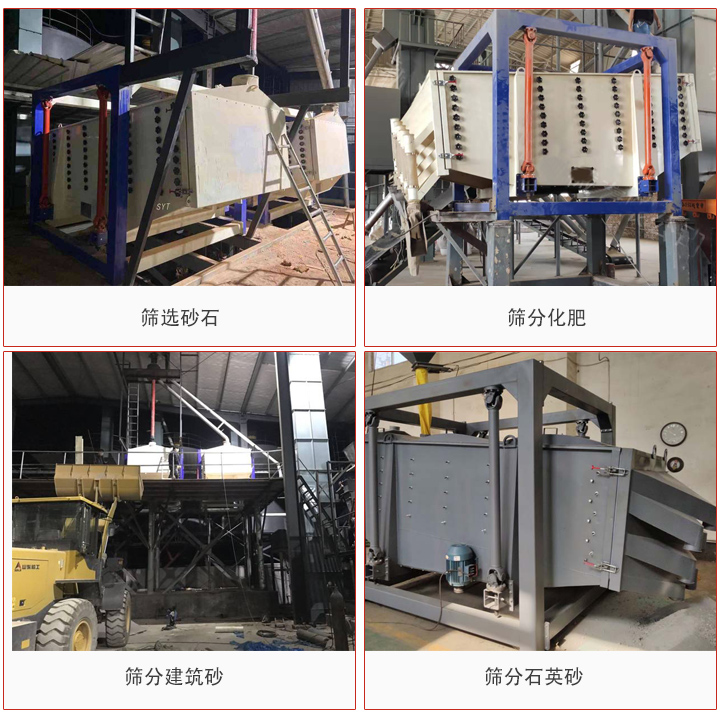

方形搖擺篩使用現場

方形搖擺篩如何更換篩網

為了保持設備的正常運行和有效的篩分效果，定期檢查和更換方形搖擺篩的篩網，可以確保設備的正常運行和篩分效果，提高生產效率，減少故障發生的可能性，保障生產過程的順利進行。下面是更換方形搖擺篩的步驟：

1、打開方形搖擺篩篩板，找到破損的篩網并抽出對應篩框，需要兩個人作業，兩端用力均勻向外拉。

2、把破損的篩網從篩框上剝離掉，清理好篩框與篩網的接觸面，并把新的篩網鋪到篩框上，按要求張緊篩網，固定好后剪裁掉多余的篩網。

3、兩人托起篩框，從U型卡槽處重新安裝進去，用力要均勻，防止起皺或者變形。

4、關閉篩板并安裝好密封條，保證密封。

5、試機良好后方可作業。
